كيفية اختبار خصائص حاجز غشاء BOPP: معدل نفاذية الأكسجين (OTR)، ومعدل نفاذية بخار الماء (WVTR)، وماذا تعني هذه الأرقام

1. مقدمة

غالبًا ما يُنظر إلى أداء الحاجز على أنه مجرد رقم في بيانات الفيلم، لكن نتائج معدل نفاذية الأكسجين (OTR) ومعدل نفاذية بخار الماء (WVTR) قد تكون مضللة عند إغفال ظروف الاختبار وبنية الفيلم ومتطلبات الاستخدام النهائي. بالنسبة لمشتري أفلام BOPP الحاجزة، وأفلام BOPP المعدنية، وأفلام BOPP المعدنية المفرغة من الهواء، أو أفلام VMOPP، فإن السؤال المهم ليس مجرد ما إذا كان الفيلم يتمتع بمعدل نفاذية "منخفض" للأكسجين أو بخار الماء، بل السؤال هو ما إذا كان أداء الحاجز المقاس مناسبًا لبنية العبوة، وحساسية المنتج، وبيئة التخزين، وعملية التصنيع.

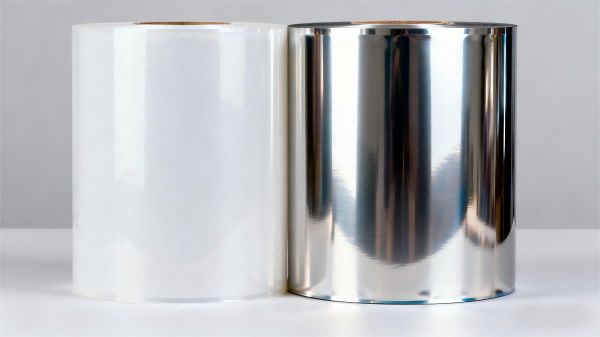

هذا الأمر مهم لأن غشاء BOPP الشفاف، وغشاء BOPP المعدني، وغشاء BOPP ذو الحاجز العالي، قد تختلف خصائص نقلها اختلافًا كبيرًا. فالمعدنية، والطلاء، وطبقات المواد المانعة للتسرب، والعيوب، والتصفيح، كلها عوامل تؤثر على حاجز التغليف النهائي.

2. الجوانب التقنية الأساسية: كيفية عمل نظامي OTR و WVTR

غشاء البولي بروبيلين ثنائي المحور (BOPP) هو غشاء بولي بروبيلين ذو بنية جزيئية واتجاه محددين. يوفر تركيبه الجزيئي واتجاهه قوة ميكانيكية مفيدة وثباتًا في الأبعاد، إلا أن غشاء البولي بروبيلين التقليدي لا يشكل حاجزًا مطلقًا أمام الغازات أو بخار الماء. إذ يمكن للجزيئات أن تذوب في سطح البوليمر وتنتشر عبر الغشاء، مما ينتج عنه نفاذية قابلة للقياس.

يقيس معدل نفاذية الأكسجين (OTR) كمية الأكسجين التي تمر عبر مساحة غشاء محددة خلال فترة زمنية محددة في ظل ظروف اختبار معينة. ويُعبر عن النتيجة عادةً بوحدة مثل سم³/م²/يوم. انخفاض معدل نفاذية الأكسجين يعني نفاذ كمية أقل من الأكسجين عبر العينة في ظل الظروف المذكورة.

يقيس معدل نفاذية بخار الماء (WVTR) مرور بخار الماء عبر العينة، ويُقاس عادةً بوحدة غرام/متر مربع/يوم. يشير انخفاض قيمة WVTR إلى مقاومة أكبر لنفاذية بخار الماء في ظل ظروف الاختبار المحددة.

القيمة المذكورة ليست ثابتة مطلقة. تتأثر النفاذية بدرجة الحرارة والرطوبة وفرق الضغط وسُمك الطبقة ودرجة التبلور والاتجاه ووجود الطلاءات أو التمعدن. لهذا السبب، لا ينبغي مقارنة ورقتي بيانات بشكل مباشر إلا إذا كانت ظروف الاختبار متقاربة.

في أغشية BOPP المعدنية، تُشكّل طبقة رقيقة من الألومنيوم مسارًا أكثر تعرجًا وأقل نفاذية للأكسجين والرطوبة. ولذلك، تحتل أغشية BOPP المعدنية المُصنّعة بالتفريغ، والتي يُشار إليها اختصارًا بـ VMOPP، مكانةً هامةً في التغليف المرن. مع ذلك، تُعدّ جودة التمعدن أمرًا بالغ الأهمية، إذ يُمكن أن تُقلّل الثقوب الدقيقة والخدوش وضعف الالتصاق والتشققات الناتجة عن الانثناء والتلف الناتج عن التحويل من فعالية الحاجز.

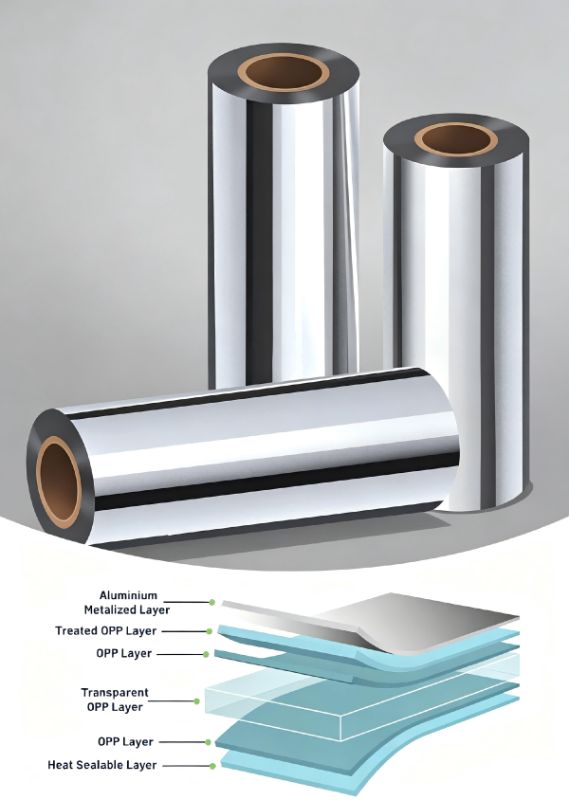

قد يستخدم غشاء BOPP ذو الحاجز العالي طبقات طلاء إضافية، أو طبقات مانعة للتسرب، أو هياكل متعددة الطبقات. يمكن لغشاء VMOPP القابل للإغلاق ذو الحاجز العالي جدًا أن يجمع بين حاجز معزز وسطح قابل للإغلاق الحراري، ولكن تبقى جودة التغليف النهائية معتمدة على سلامة الإغلاق، واستمرارية الطلاء، وظروف التحويل.

يتمثل المبدأ الهندسي المركزي في مقارنة بيانات الحاجز في ظل ظروف اختبار مكافئة، ثم التحقق من صحة بنية الحزمة الكاملة.

3. التطبيقات والحلول

3.1 كيفية قراءة نتائج اختبارات OTR وWVTR

يجب قراءة بيانات الفيلم كنتيجة اختبار، وليس كضمان أداء شامل. قبل مقارنة درجات BOPP، سجّل طريقة الاختبار أو الجهاز المستخدم، ودرجة الحرارة، والرطوبة النسبية، وسُمك العينة، وما إذا كانت النتيجة تنطبق على الفيلم وحده أو على هيكل مطلي/معدني.

• قارن قيم OTR فقط عندما تكون درجة حرارة الاختبار والرطوبة متقاربة.

• قارن معدل نفاذية بخار الماء في ظل ظروف رطوبة مكافئة لأن نفاذية بخار الماء تعتمد بشكل كبير على الرطوبة.

• تأكد مما إذا كانت القيمة المبلغ عنها تمثل طبقة فيلم واحدة أم طبقة كاملة.

• تحقق من سمك الفيلم الاسمي وبنيته لأن أداء الحاجز يمكن أن يتغير باختلاف المقياس.

• اطلب بيانات التكرار أو بيانات الإنتاج التمثيلية عندما يكون الحاجز مواصفة أساسية.

لا يعني انخفاض معدل نفاذية الأكسجين بالضرورة انخفاض معدل نفاذية بخار الماء. يتفاعل الأكسجين وبخار الماء بشكل مختلف مع الهياكل البوليمرية والمعدنية، لذا ينبغي على مهندسي التغليف تحديد آلية التلف الفعلية للمنتج المُغلف قبل اختيار الغشاء.

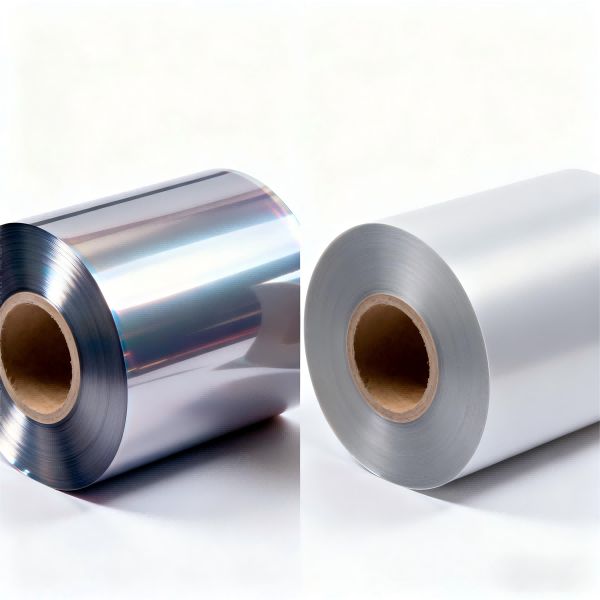

3.2 لماذا توفر أغشية BOPP المعدنية حاجزًا أعلى

BOPP معدنييُستخدم هذا الأسلوب على نطاق واسع عندما تحتاج بنية التغليف إلى حماية مُحسّنة ضد الأكسجين والرطوبة والضوء، مع الحفاظ على مزايا معالجة الأغشية الرقيقة الموجهة. تُرسّب عملية التمعدن طبقة رقيقة جدًا من الألومنيوم على سطح الغشاء، مما يُنشئ مسارًا أقل نفاذية بشكل ملحوظ من البوليمر وحده.

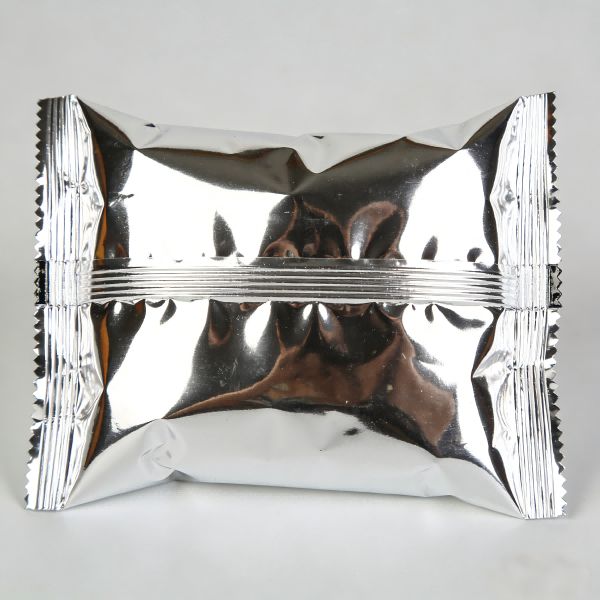

بالنسبة لأغشية البولي بروبيلين ثنائية المحور المعدنية المستخدمة في تغليف الوجبات الخفيفة، تساعد الطبقة العازلة على حماية المنتجات الحساسة للأكسجين أو الرطوبة. وتعتمد النتيجة العملية على نسبة التغطية المعدنية وكيفية التعامل مع الغشاء أثناء التقطيع والتغليف وتحويله إلى أكياس.

• افحص تجانس التمعدن والمظهر البصري.

• تحكم في شد الشبكة وطريقة التعامل معها لتقليل الخدوش وتلف الانثناء.

• قم بتقييم قوة التصاق المعدن قبل وبعد عملية الترقق.

• ضع في اعتبارك تأثير الطباعة والتغليف اللاصق وتشكيل الأكياس على الاحتفاظ بالحاجز.

• بالنسبة للتغليف ذي الحاجز العالي، اختبر الرقائق النهائية بدلاً من افتراض أن طبقة VMOPP الفردية ستحتفظ بقيمتها المختبرية الأصلية.

لذا، يُفضل تقييم غشاء BOPP المعدني عالي الحاجز كجزء من عملية بناء. فجودة الغشاء، والطبقة المعدنية، والمادة اللاصقة، والمادة المانعة للتسرب، وعملية التحويل، كلها عوامل تحدد أداء التغليف.

3.3 اختيار أغشية التغليف BOPP ذات الحاجز العالي حسب الاستخدام النهائي

ينبغي على موزع أغشية BOPP أو مصنع أكياس BOPP أن يبدأ بحساسية المنتج بدلاً من استخدام ملصق "حاجز عالي" عام.

بالنسبة للوجبات الخفيفة الجافة والحلويات والمنتجات المماثلة، يمكن أن يؤثر التحكم في الرطوبة والأكسجين على مدة الصلاحية والقوام والحفاظ على النكهة. ويمكن النظر في استخدام أغشية البولي بروبيلين المعدنية للتغليف عند الحاجة إلى مستوى أعلى من الحماية من الضوء والرطوبة.

بالنسبة للمنتجات التي تتطلب اللحام الحراري،مادة VMOPP قابلة للإغلاق ذات حاجز فائق الارتفاعقد يكون الهيكل ذا أهمية لأنه يجمع بين طبقة عازلة وسطح قابل للإغلاق. يجب أن يوفر مانع التسرب درجة حرارة بدء الإغلاق المطلوبة، وقوة الإغلاق، وأداء الالتصاق الساخن لآلة التعبئة والتغليف الفعلية.

أما بالنسبة للتطبيقات الأكثر تطلبًا، فـأغشية تغليف BOPP ذات حاجز عاليينبغي أن تحدد المواصفات قيم الحاجز المستهدفة، وأداء الختم، وبنية الرقائق، وظروف التخزين بدلاً من الاعتماد على المصطلحات وحدها.

• حدد مدى حساسية المنتج للأكسجين والرطوبة.

• تحديد فترة الصلاحية المتوقعة وبيئة التوزيع.

• حدد ما إذا كانت الحماية من الضوء مطلوبة أيضاً.

• اختر BOPP شفافًا، أو BOPP معدنيًا، أو هيكلًا مطليًا/متعدد الطبقات وفقًا لهدف الحاجز الفعلي.

• التحقق من صحة الحاجز بعد الطباعة والتغليف وتحويله إلى كيس.

3.4 اختبار الحاجز بعد التحويل

من الأخطاء الشائعة في عمليات الشراء الموافقة على الفيلم باستخدام معدل نفاذية الهواء (OTR) أو معدل نفاذية بخار الماء (WVTR) للفة الواردة دون التحقق من جودة التغليف النهائي. قد يؤدي التحويل إلى ظهور خدوش، أو طيات، أو ثقوب دقيقة، أو تشققات في الثنيات، أو ضعف في التغليف، أو عيوب في الختم، مما يؤثر على أداء العبوة.

لذلك ينبغي على مُصنِّع أغشية BOPP أن يضع تسلسلًا للتأهيل يتضمن فحص الأغشية الواردة، وفحص التمعدن أو الطلاء عند الاقتضاء، والتصفيح، والمعالجة، وتشكيل الأكياس، واختبار الحاجز النهائي.

• اختبر الفيلم الوارد وفقًا للمواصفات المتفق عليها.

• افحص السطح المعدني أو المطلي بحثًا عن العيوب.

• قم بإنتاج رقائق نموذجية باستخدام إعدادات الإنتاج التجارية.

• قم بتجهيز الهيكل النهائي قبل إجراء اختبار الحاجز المقارن حيثما يتطلب ذلك الطريقة المختارة.

• قارن الهيكل النهائي بالفيلم الوارد وتحقق من التدهور الكبير.

• قم بدمج اختبارات الحماية مع فحوصات قوة الإغلاق وسلامة العبوة.

يساعد هذا النهج في التمييز بين مشكلة مواد الفيلم ومشكلة التحويل. كما أنه يوفر لمديري الفئات ومديري المشتريات سجلاً أكثر فائدة لتأهيل الموردين.

3.5 مقارنة اختبارات الحواجز ومنطق الشراء

3.6 سير العمل العملي لاختيار غشاء الحاجز

للحصول على التأهيل التجاري، يكون التسلسل العملي كالتالي:

• حدد المنتج المعبأ، ومدة صلاحيته المستهدفة، وبيئة التوزيع المتوقعة.

• قم بتحديد متطلبات OTR و WVTR بشكل منفصل بدلاً من استخدام مواصفات حاجز عامة واحدة.

• حدد شروط الاختبار المرجعية ووحدات الإبلاغ المطلوبة.

• حدد ما إذا كان غشاء BOPP الشفاف، أو أغشية BOPP المعدنية، أو غشاء BOPP المعدني المفرغ من الهواء، أو بنية متعددة الطبقات ذات حاجز أعلى هو الأنسب.

• اطلب عينات تمثل الإنتاج بدلاً من الاعتماد فقط على المواد التسويقية.

• اختبر المادة قبل وبعد مراحل التحويل الرئيسية.

• قم بمراجعة أداء الختم، والتصاق الرقائق، وسلامة العبوة بالإضافة إلى معدل نفاذية الهواء (OTR) ومعدل نفاذية بخار الماء (WVTR).

• يجب ربط المواصفات المعتمدة بطريقة بناء وسمك واختبار محددة.

بالنسبة للموزعين وفرق المشتريات، ينبغي أن تستخدم مقارنة الموردين نموذجًا تقنيًا موحدًا. فالفيلم ذو معدل النفاذية الضوئية الأقل ليس بالضرورة الخيار التجاري الأفضل إذا كانت ظروف اختباره أقل صرامة، أو كان استقراره أثناء التحويل أضعف، أو كان سعره وإنتاجيته يجعلان العبوة النهائية أقل كفاءة.

4. الأسئلة الشائعة

ما الفرق بين OTR و WVTR؟

يقيس معدل نفاذية الأكسجين (OTR) نفاذية الأكسجين عبر الغشاء في ظل ظروف محددة، بينما يقيس معدل نفاذية بخار الماء (WVTR) نفاذية بخار الماء. ويتناول كل منهما آليات نفاذية مختلفة، لذا يجب تحديدهما بشكل منفصل لتطبيقات التغليف.

هل يعني انخفاض معدل نقل الأكسجين دائمًا جودة أفضل لغشاء حاجز BOPP؟

لا. انخفاض معدل نفاذية الأكسجين (OTR) يشير إلى انخفاض نفاذية الأكسجين في ظل ظروف الاختبار المحددة، ولكن قد تتطلب العبوة أيضًا حاجزًا للرطوبة، وحماية من الضوء، وقابلية للإحكام، ومتانة ميكانيكية. يجب أن تكون ظروف الاختبار متقاربة أيضًا.

لماذا قد يفقد البولي بروبيلين ثنائي المحور المعدني حاجز الحماية بعد عملية التحويل؟

قد تتأثر عملية التمعدن بالخدوش، أو التشققات الناتجة عن الانحناء، أو الثقوب الدقيقة، أو عيوب التغليف، أو التلف الميكانيكي. يجب اختبار الطبقة النهائية عندما يكون أداء الحاجز بالغ الأهمية.

هل ينبغي عليّ مقارنة أرقام OTR وWVTR للموردين بشكل مباشر؟

لا يُجرى الاختبار إلا إذا كانت ظروف الاختبار، وبنية العينة، وأساس إعداد التقارير قابلة للمقارنة. اطلب من الموردين تزويدك بطريقة الاختبار، ودرجة الحرارة، والرطوبة، والسماكة، وما إذا كانت النتيجة تخص طبقة واحدة أو مجموعة طبقات.

5. الخاتمة ودليل العمل بين الشركات

ينبغي أن يستند اختيار الحاجز إلى متطلبات التغليف القابلة للقياس، وليس إلى مجرد تصنيفات مثل "حاجز عالي". يوفر كل من معدل نفاذية الأكسجين (OTR) ومعدل نفاذية بخار الماء (WVTR) منظورين أساسيين، وإن كانا مختلفين، لنفاذية الغاز والرطوبة. بالنسبة لأغشية BOPP المعدنية، وأغشية BOPP المعدنية المفرغة من الهواء، وأغشية VMOPP، فإن جودة التمعدن وسلامة التحويل لا تقل أهمية عن نتائج المختبر الأولية.

بالنسبة لموزعي أغشية BOPP ومصنّعيها ومصنعي الأكياس، تتمثل الخطوة العملية التالية في وضع مواصفات اختبار موحدة ومقارنة عينات تمثيلية في ظل ظروف مكافئة. عند النظر في استخدام غشاء BOPP عالي الحاجز لتطبيق يتطلب معايير عالية، يجب طلب البيانات الفنية وعينات الإنتاج وتجربة الرقائق النهائية قبل الموافقة التجارية.
